8 layer PCB Pembuatan PCB Papan Multilayer dengan permukaan ENIG (AU: 2U '')

8 layer PCB Pembuatan PCB Papan Multilayer dengan permukaan ENIG (AU: 2U '')

8 layer PCB Pembuatan PCB Papan Multilayer dengan permukaan ENIG (AU: 2U '')
8 layer pcb Multilayer PCB Board Fabrication with  ENIG(AU:2U'') surface
8 layer PCB Pembuatan PCB Papan Multilayer dengan permukaan ENIG (AU: 2U '')
Detail produk:
Tempat asal: Cina
Nama merek: ACCPCB
Sertifikasi: ISO, UL, SGS,TS16949
Nomor model: S10-0022B
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1pcs
Harga: Negotiable
Kemasan rincian: Pengemasan vakum dengan pengering
Waktu pengiriman: 10-12days
Syarat-syarat pembayaran: L / C / T / T / Western Union / Paypal
Kontak
Detil Deskripsi produk
Menghitung: 10 Lapisan standar PCB: IPC-A-610 E Kelas II-III
Ketebalan tembaga: 0,5 ons Ketebalan papan: 0,5 ~ 3.2mm
Min. min. hole size ukuran lubang: 0,10mm Jenis: PCB Lapisan tinggi yang disesuaikan
Cahaya Tinggi:

fr4 pcb sisi ganda

,

papan pcb aluminium

8 lapisan PCB Multilayer PCB Board Fabrikasi dengan permukaan ENIG (AU: 2U'')



Deskripsi produksi:

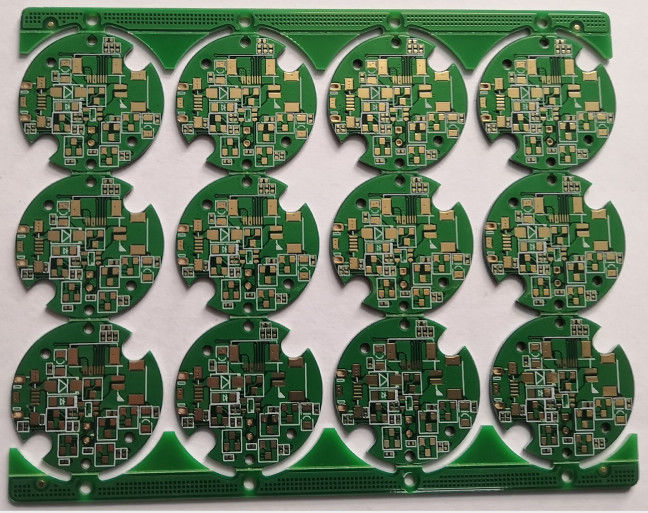

papan ini adalah PCB 8layer dengan vias buta dan terkubur.Prototipe PCB, volume kecil, volume menengah dan besar diterima.tidak ada permintaan MOQ untuk papan baru.Semua PCB lulus UL, TS16949, ROHS, ISO9001 dll. Sertifikasi.



Spesifikasi Utama/Fitur Khusus:

Menghitung : 8Lapisan
Bahan dasar : FR4
Ketebalan Tembaga: 0,5 oz lapisan dalam / 0,5 oz lapisan luar
Ketebalan papan: 1,0 mm
Via: Vias yang buta dan terkubur
min.Ukuran lubang: 4 juta, 0,1 mm
min.Lebar Garis: 4/4 juta
min.Spasi Baris: 4/4 juta
Penyelesaian Permukaan: ENIG (AU:2U'')
Jenis perusahaan: Pabrikan/ Pabrik



Keuntungan :
• Tanggung jawab produk yang ketat, menggunakan standar IPC-A-160
• Pretreatment rekayasa sebelum produksi
• Kontrol proses produksi (5M)
• 100% E-test, 100% inspeksi visual, termasuk IQC, IPQC, FQC, OQC
• Pemeriksaan AOI 100%, termasuk sinar-X, mikroskop 3D, dan TIK
• Uji tegangan tinggi, uji kontrol impedansi
• Bagian mikro, kapasitas penyolderan, uji tegangan termal, uji kejut
• Produksi PCB internal
• Tidak ada jumlah pesanan minimum dan sampel gratis
• Fokus pada produksi volume rendah hingga sedang
• Pengiriman cepat dan tepat waktu



Kemampuan Teknis:

BARANG Kemampuan
Maks.jumlah lapisan 28L
min.garis lebar 0,08mm
min.spasi baris 0,08mm
min.ukuran lubang 0.15mm
Ketebalan papan 0.4-6.0mm
Maks.ukuran papan 520 × 620mm
(PTH) Toleransi ukuran lubang (PTH) ±0,075mm
(NPTH) Toleransi ukuran lubang (NPTH)) ± 0,05 mm
Toleransi posisi lubang (Perutean) ± 0.1mm
Toleransi garis besar (Meninju) ± 0.1mm



FAQ:

1. Data apa yang dibutuhkan untuk produksi PCB?

File PCB Gerber dengan format RS-274-X.



2. Bagaimana ACCPCB memastikan kualitas?

Standar kualitas tinggi kami dicapai dengan berikut ini.

1.1 Proses dikontrol secara ketat di bawah standar ISO 9001:2008.
1.2 Penggunaan perangkat lunak secara ekstensif dalam mengelola proses produksi
1.3 Peralatan dan peralatan pengujian mutakhir.Misalnya Flying Probe, e-Testing, X-ray Inspection, AOI (Automated Optical Inspector).
1.4.Tim jaminan kualitas khusus dengan proses analisis kasus kegagalan

3. Jenis papan apa yang dapat diproses oleh ACCPCB?

FR4 umum, TG tinggi dan papan bebas halogen, Rogers, Arlon, Telfon, papan berbasis aluminium/tembaga, PI, dll.


4. Apa aliran proses khas untuk PCB multi-layer?

Pemotongan bahan → Film kering bagian dalam → etsa dalam → AOI dalam → Multi-ikatan → Tumpukan lapisan Menekan → Pengeboran → PTH → Pelapisan Panel → Film Kering Luar → Pelapisan Pola → Etsa luar → AOI Luar → Topeng Solder → Tanda Komponen → Permukaan akhir → Perutean → E/T → Inspeksi Visual.


5. Berapa banyak jenis permukaan akhir yang dapat dilakukan ACCPCB?

pemimpin memiliki rangkaian lengkap permukaan akhir, seperti: ENIG, OSP, LF-HASL, pelapisan emas (lunak/keras), perak imersi, Timah, pelapisan perak, pelapisan timah imersi, tinta karbon dan lain-lain .. OSP, ENIG, OSP + ENIG biasa digunakan pada HDI, biasanya kami menyarankan Anda menggunakan OSP client atau OSP + ENIG jika ukuran BGA PAD kurang dari 0,3 mm.


6. Apa faktor utama yang akan mempengaruhi harga PCB?

Bahan;
Permukaan akhir;

Ketebalan papan, ketebalan tembaga;
Kesulitan teknologi;
Kriteria kualitas yang berbeda;
karakteristik PCB;
Syarat pembayaran;
