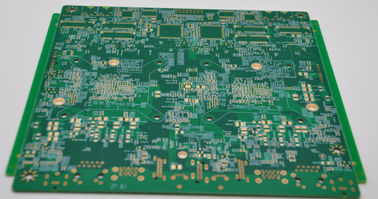

4 Layer HDI PCB Board 1 + N + 1 Struktur Blue Solder Mask HAL Memimpin Gratis

4 Lapisan Papan PCB HDI 1 + N + 1 Struktur Masker Solder Biru HAL Bebas Timbal

Spesifikasi Utama/Fitur Khusus:
lapisan: 4 Lapisan
Bahan dasar :FR4 tg150
Ketebalan Tembaga: 2 / 1 / 1 / 2oz,
Ketebalan papan: 1.6mm
min.Ukuran lubang:4 juta, 0,1 mm

Topeng solder : biru
Ukuran bantalan BGA:0.25mm
Lebar garis/spasi: 5.0 / 5.0jt
Laser melalui lubang dari: L1 ke L2,
Aplikasi:Aplikasi luar angkasa


Kemampuan Teknologi:

Aplikasi Produk:

1, Elektronik Konsumen: TV, DVD, Caramer Digital, pendingin udara, Kulkas, set-top box dll;

2, Monitor keamanan: Telepon seluler, PDA, GPS, monitor caramer dll;

3, Komunikasi Telekomunikasi: kartu LAN nirkabel, router XDSL, Server, Perangkat Optik, Hard Drive dll;

4, Kontrol industri: Perangkat medis, peralatan UPS, Perangkat kontrol dll;

5, Kendaraan Elektronik: Mobil dll;

6, Militer & Pertahanan : Senjata Militer dll;


Waktu Pimpin:

Pasar Ekspor Utama:

• Asia
• Australia
• Amerika Utara
• Eropa Barat


Keuntungan :
• Tanggung jawab produk yang ketat, menggunakan standar IPC-A-160
• Pretreatment rekayasa sebelum produksi
• Kontrol proses produksi (5M)
• 100% E-test, 100% inspeksi visual, termasuk IQC, IPQC, FQC, OQC
• Pemeriksaan AOI 100%, termasuk sinar-X, mikroskop 3D, dan TIK
• Uji tegangan tinggi, uji kontrol impedansi
• Bagian mikro, kapasitas penyolderan, uji tegangan termal, uji kejut
• Produksi PCB internal
• Tidak ada jumlah pesanan minimum dan sampel gratis
• Fokus pada produksi volume rendah hingga sedang
• Pengiriman cepat dan tepat waktu

FAQ:

1. Bagaimana ACCPCB memastikan kualitas?

Standar kualitas tinggi kami dicapai dengan berikut ini.

1.1 Proses dikontrol secara ketat di bawah standar ISO 9001:2008.
1.2 Penggunaan perangkat lunak secara ekstensif dalam mengelola proses produksi
1.3 Peralatan dan peralatan pengujian mutakhir.Misalnya Flying Probe, e-Testing, X-ray Inspection, AOI (Automated Optical Inspector).
1.4.Tim jaminan kualitas khusus dengan proses analisis kasus kegagalan

2. Jenis papan apa yang dapat diproses oleh ACCPCB?

FR4 umum, TG tinggi dan papan bebas halogen, Rogers, Arlon, Telfon, papan berbasis aluminium/tembaga, PI, dll.

3. Data apa yang dibutuhkan untuk produksi PCB?

File PCB Gerber dengan format RS-274-X.

5. Berapa banyak jenis permukaan akhir yang dapat dilakukan ACCPCB?

pemimpin memiliki rangkaian lengkap permukaan akhir, seperti: ENIG, OSP, LF-HASL, pelapisan emas (lunak/keras), perak imersi, Timah, pelapisan perak, pelapisan timah imersi, tinta karbon dan lain-lain .. OSP, ENIG, OSP + ENIG biasa digunakan pada HDI, biasanya kami menyarankan Anda menggunakan OSP client atau OSP + ENIG jika ukuran BGA PAD kurang dari 0,3 mm.

6. Apa faktor utama yang akan mempengaruhi harga PCB?

Bahan;
Permukaan akhir;

Ketebalan papan, ketebalan tembaga;
Kesulitan teknologi;
Kriteria kualitas yang berbeda;
karakteristik PCB;
Syarat pembayaran;
