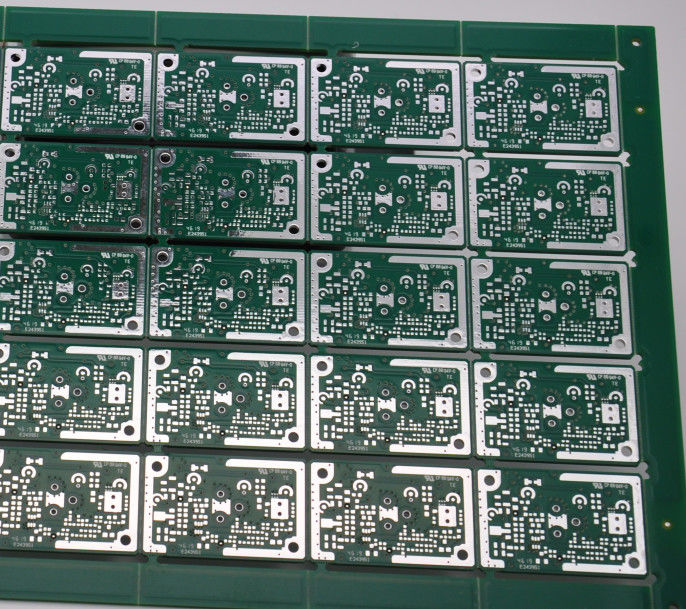

fr4TG170 2OZ Tembaga 12 Lapisan 1.80mm PCB Kontrol Impedansi

fr4TG170 2OZ Tembaga 12 Lapisan 1.80mm PCB Kontrol Impedansi

fr4TG170 2OZ Tembaga 12 Lapisan 1.80mm PCB Kontrol Impedansi
fr4TG170 2OZ Copper 12 Layers 1.80mm Impedance Control PCB
fr4TG170 2OZ Tembaga 12 Lapisan 1.80mm PCB Kontrol Impedansi
Detail produk:
Tempat asal: Cina
Nama merek: ACCPCB
Sertifikasi: ISO, UL, SGS,TS16949
Nomor model: P1116123
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 10 pcs
Harga: Negotiable
Kemasan rincian: Kemasan vakum dengan desiccant
Waktu pengiriman: 10-12 HARI
Syarat-syarat pembayaran: L / C / T / T / Western Union / Paypal
Menyediakan kemampuan: 30,000SQ.M / Per Bulan
Kontak
Detil Deskripsi produk
Bahan: FR4 TG170 Ketebalan: 1.80mm
Permukaan akhir: Perendaman Emas Lapisan: 12L
Ketebalan tembaga:: 2oz di setiap lapisan Standar PCB: IPC-A-610 D
Impedansi: 90ohm Ukuran Lubang Min: 4mil
Min. Min. line width lebar garis: 4mil Min Copper Thicness: 20um
Warna topeng solder: Hijau, kuning, merah, hitam dll. Aplikasi: Layar LCD
Cahaya Tinggi:

1.80mm PCB Kontrol Impedansi

,

PCB Kontrol Impedansi TG170

,

PCB Kontrol Impedansi 2OZ

fr4TG170 2 OZ Tembaga 12 Lapisan 1.80mm Impedansi Kontrol PCB



Deskripsi produksi:

papan ini adalah 12layer PCB digunakan pada produksi remote control nirkabel.Prototipe PCB, volume kecil, volume menengah dan besar diterima.tidak ada permintaan MOQ untuk papan baru.



Diagram Alir PCB.pdf



Deskripsi produksi PCB Impedansi:

Jenis Produksi: serat PCB kaku

lapisan:

12 Lapisan
Bahan dasar : FR4 tg170
Ketebalan Tembaga: 2/2/2/2/2/2/2/ 2/2/2/2/2/2 ons
Ketebalan papan: 1.80mm
min.Selesai Ukuran Lubang: 8 juta (0,10mm)
min.Lebar Garis: 4 juta
min.Spasi Baris: 4 juta
Penyelesaian Permukaan: ENIG,OSP,HASL,Immersion Gold,Gold Plating
Toleransi lubang pengeboran: +/-3 juta ( 0,075 mm )
Toleransi Garis Minimum: +/-4 juta (0.10mm)
Ukuran panel kerja: maks: 1200mmX600mm (47'' X24'')
Profil garis besar: Meninju, Perutean, Perutean CNC + V-cut
Topeng solder : Masker Solder LPI, Masker yang bisa dikupas
Warna Masker Solder: Biru, hitam, kuning, hijau matte
Sertifikat: UL, CQC, TS16949, ISO14000, ROHS
Warna layar sutra: putih
Putar dan Busur: tidak lebih dari 0,75%



Aplikasi Produk:

1, Monitor keamanan: Telepon seluler, PDA, GPS, monitor caramer dll;

2, Komunikasi Telekomunikasi: kartu LAN nirkabel, router XDSL, Server, Perangkat Optik, Hard Drive dll;

3, Elektronik Konsumen: TV, DVD, Caramer Digital, pendingin udara, Kulkas, set-top box dll;

4, Kendaraan Elektronik: Mobil dll;

5, Kontrol industri: Perangkat medis, peralatan UPS, Perangkat kontrol dll;

6, Militer & Pertahanan : Senjata Militer dll;





Kemampuan Teknis PCB Kaku:

Barang-barang              Kemampuan Teknis
Lapisan 1-28 lapisan min.lebar/spasi garis 4 juta

Ukuran papan maks (tunggal & ganda

sisi)

600*1200mm Lebar cincin min.annular: vias 3 juta
Permukaan akhir

HAL bebas timah, flash emas

Perendaman perak, Perendaman emas, Perendaman Sn,

emas keras, OSP, dll

Ketebalan papan minimum (multilayer) 4 lapisan: 0.4mm;
6 lapisan: 0.6mm;
8 lapisan: 1.0mm;
10 lapisan: 1.20mm
Bahan papan

FR-4;Tg tinggi;CTI tinggi;bebas halogen;frekuensi tinggi (rogers, taconic,

PTFE, nelcon,

ISOLA, polyclad 370 HR);tembaga berat,

Laminasi clade dasar logam

Ketebalan pelapisan (Teknik:

Perendaman Ni/Au)

Jenis pelapisan: Imm Ni, Min./Ketebalan maks: 100/150U'' Tipe pelapisan: Imm Au, Min./Ketebalan maks: 2/4U''
Kontrol impedansi ± 10%

Jarak antara

garis ke tepi papan

Garis besar: 0.2mm

V-CUT: 0.4mm

Ketebalan tembaga dasar (Dalam)

dan lapisan luar)

min.ketebalan: 0,5 OZ Ketebalan maksimum: 6OZ Ukuran lubang minimum (ketebalan papan 2mm) Rasio aspek≤16
Ketebalan tembaga jadi Lapisan luar:
Ketebalan minimal 1 OZ,
Ketebalan maksimal 10 OZ
Lapisan dalam:
Ketebalan minimum: 0,5OZ,
Ketebalan maks : 6 OZ
Ketebalan papan maks (sisi tunggal & ganda) 3.20mm



Waktu Pimpin:

Waktu Pimpin 2 /L 4 /L 6/ L 8/ L
Pesanan sampel 3-5days 6-8 hari 10-12 hari 12-14 hari
Produksi massal 7-9 hari 8-10 hari 12-15days 15-18 hari

fr4TG170 2OZ Tembaga 12 Lapisan 1.80mm PCB Kontrol Impedansi 0


FAQ:

1. Data apa yang dibutuhkan untuk produksi PCB?

   File PCB Gerber dengan format RS-274-X.



2. Jenis papan apa yang dapat diproses oleh ACCPCB?

   FR4 umum, TG tinggi dan papan bebas halogen, Rogers, Arlon, Telfon, papan berbasis aluminium/tembaga, PI, dll.


3. Apa aliran proses khas untuk PCB multi-layer?

   Pemotongan bahan → Film kering bagian dalam → etsa dalam → AOI dalam → Multi-ikatan → Tumpukan lapisan Menekan → Pengeboran → PTH → Pelapisan Panel → Film Kering Luar → Pelapisan Pola → Etsa luar → AOI Luar → Topeng Solder → Tanda Komponen → Permukaan akhir → Perutean → E/T → Inspeksi Visual.


4. Berapa banyak jenis permukaan akhir yang dapat dilakukan ACCPCB?

ACCPCB memiliki rangkaian lengkap permukaan akhir, seperti: ENIG, OSP, LF-HASL, pelapisan emas (lunak/keras), perak imersi, Timah, pelapisan perak, pelapisan timah imersi, tinta karbon dan lain-lain.. OSP, ENIG , OSP + ENIG biasa digunakan pada HDI, biasanya kami menyarankan Anda menggunakan OSP client atau OSP + ENIG jika ukuran BGA PAD kurang dari 0,3 mm.



5. Bagaimana ACCPCB memastikan kualitas?

Standar kualitas tinggi kami dicapai dengan hal berikut.

1.1 Proses dikontrol secara ketat di bawah standar ISO 9001:2008.
1.2 Penggunaan perangkat lunak secara ekstensif dalam mengelola proses produksi
1.3 Peralatan dan peralatan pengujian mutakhir.Misalnya Flying Probe, e-Testing, X-ray Inspection, AOI (Automated Optical Inspector).
1.4.Tim jaminan kualitas khusus dengan proses analisis kasus kegagalan
