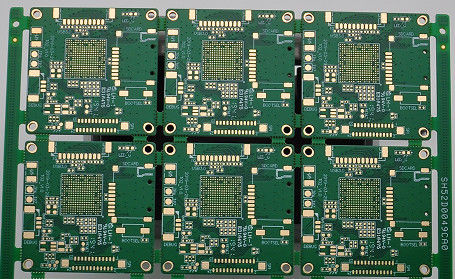

3layer pcb Prototipe Papan PCB Multilayer untuk monitor Tampilan Led

3layer pcb Prototipe Papan PCB Multilayer untuk monitor Tampilan Led

3layer pcb Prototipe Papan PCB Multilayer untuk monitor Tampilan Led
3layer pcb Prototype Multilayer PCB Board for Led Display monitor
3layer pcb Prototipe Papan PCB Multilayer untuk monitor Tampilan Led
Detail produk:
Tempat asal: Cina
Nama merek: ACCPCB
Sertifikasi: ISO, UL, SGS,TS16949
Nomor model: S2-012B1
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 BUAH
Harga: Negotiable
Kemasan rincian: Pengemasan vakum dengan pengering
Waktu pengiriman: 10-12 hari
Syarat-syarat pembayaran: L/C/T/T/Western Union/Paypal
Kontak
Detil Deskripsi produk
Menghitung: 3 Lapisan Ketebalan tembaga: 1 ons
Cooper Dalam Lubang: 20um Aplikasi: Monitor LED
standar PCB: IPC-A-610 E Kelas II-III Topeng solder: Hijau

3layer pcb Prototipe Papan PCB Multilayer untuk monitor Tampilan Led





Spesifikasi Utama/Fitur Khusus:

Menghitung : 3 Lapisan
Bahan dasar : FR4 tg150
Ketebalan Tembaga: 1/1/1/1oz
Ketebalan papan: 1,40 mm
Cooper dalam lubang: min 20um
min.Ukuran lubang: 8mil / 0.2mm
min.Lebar Garis: 4/4 juta
min.Spasi Baris: 4/4 juta
Penyelesaian Permukaan: emas perendaman
Sertifikat: UL, CQC, TS16949, ISO14000, ROHS

Diagram Alir PCB.pdf

Kemampuan Teknis ACCPCB.pdf



Keuntungan :
• Tanggung jawab produk yang ketat, menggunakan standar IPC-A-160
• Pretreatment rekayasa sebelum produksi
• Kontrol proses produksi (5M)
• 100% E-test, 100% inspeksi visual, termasuk IQC, IPQC, FQC, OQC
• Pemeriksaan AOI 100%, termasuk sinar-X, mikroskop 3D, dan TIK
• Uji tegangan tinggi, uji kontrol impedansi
• Bagian mikro, kapasitas penyolderan, uji tegangan termal, uji kejut
• Produksi PCB internal
• Tidak ada jumlah pesanan minimum dan sampel gratis
• Fokus pada produksi volume rendah hingga sedang
• Pengiriman cepat dan tepat waktu



Kemampuan Teknis:

BARANG Kemampuan
Maks.jumlah lapisan 28L
min.garis lebar 0,08mm
min.spasi baris 0,08mm
min.ukuran lubang 0.15mm
Ketebalan papan 0.4-6.0mm
Maks.ukuran papan 520 × 620mm
(PTH) Toleransi ukuran lubang (PTH) ±0,075mm
(NPTH) Toleransi ukuran lubang (NPTH)) ± 0,05 mm
Toleransi posisi lubang (Perutean) ± 0.1mm
Toleransi garis besar (Meninju) ± 0.1mm



FAQ:

1. Jenis papan apa yang dapat diproses oleh ACCPCB?

FR4 umum, TG tinggi dan papan bebas halogen, Rogers, Arlon, Telfon, papan berbasis aluminium/tembaga, PI, dll.


2. Data apa yang dibutuhkan untuk produksi PCB?

File PCB Gerber dengan format RS-274-X.


3. Apa aliran proses khas untuk PCB multi-layer?

Pemotongan bahan → Film kering bagian dalam → etsa dalam → AOI dalam → Multi-ikatan → Tumpukan lapisan Menekan → Pengeboran → PTH → Pelapisan Panel → Film Kering Luar → Pelapisan Pola → Etsa luar → AOI Luar → Topeng Solder → Tanda Komponen → Permukaan akhir → Perutean → E/T → Inspeksi Visual.


4. Berapa banyak jenis permukaan akhir yang dapat dilakukan ACCPCB?

pemimpin memiliki rangkaian lengkap permukaan akhir, seperti: ENIG, OSP, LF-HASL, pelapisan emas (lunak/keras), perak imersi, Timah, pelapisan perak, pelapisan timah imersi, tinta karbon dan lain-lain .. OSP, ENIG, OSP + ENIG biasa digunakan pada HDI, biasanya kami menyarankan Anda menggunakan OSP client atau OSP + ENIG jika ukuran BGA PAD kurang dari 0,3 mm.


5. Bagaimana ACCPCB memastikan kualitas?

Standar kualitas tinggi kami dicapai dengan hal berikut.

1.1 Proses dikontrol secara ketat di bawah standar ISO 9001:2008.
1.2 Penggunaan perangkat lunak secara ekstensif dalam mengelola proses produksi
1.3 Peralatan dan peralatan pengujian mutakhir.Misalnya Flying Probe, e-Testing, X-ray Inspection, AOI (Automated Optical Inspector) .
1.4.Tim jaminan kualitas khusus dengan proses analisis kasus kegagalan
