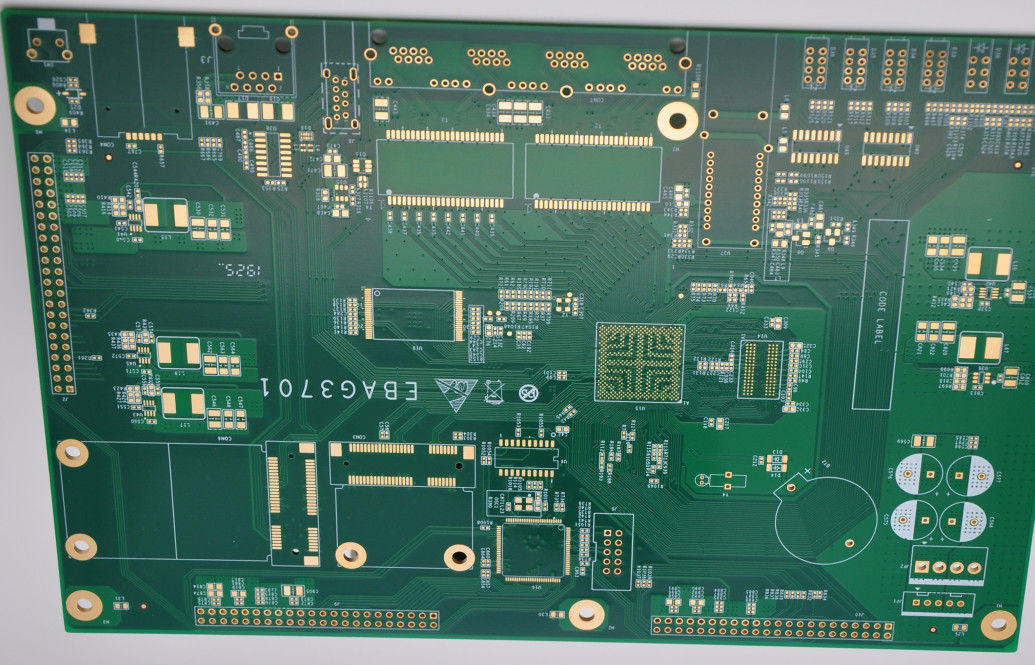

min line space / width adalah 4mil / 0.10mm 3oz ketebalan tembaga Prototipe Papan PCB untuk 5G Electronics

min line space / width adalah 4mil / 0.10mm 3oz ketebalan tembaga Prototipe Papan PCB untuk 5G Electronics

min line space / width adalah 4mil / 0.10mm 3oz ketebalan tembaga Prototipe Papan PCB untuk 5G Electronics
min line space/width is 4mil/ 0.10mm 3oz copper thickness Prototype PCB Board for 5G Electronics
min line space / width adalah 4mil / 0.10mm 3oz ketebalan tembaga Prototipe Papan PCB untuk 5G Electronics
Detail produk:
Tempat asal: Cina
Nama merek: ACCPCB
Sertifikasi: ISO,SGS,TS16949
Nomor model: P1046
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 buah
Harga: Negotiable
Kemasan rincian: Kemasan vakum
Waktu pengiriman: 3-5days
Syarat-syarat pembayaran: T / T, Western Union, Paypal
Menyediakan kemampuan: 50000SQ.M / Per Bulan
Kontak
Detil Deskripsi produk
Bahan: FR4TG180 Menghitung: 8 lapisan
Permukaan akhir: Perendaman Emas Topeng solder: hijau
Ketebalan tembaga: 3oz Aplikasi: ELEKTRONIK 5G
Layanan: Sesuaikan Warna layar silks: Putih atau atas permintaan Anda.
Tipe: Papan Elektronik Min. Min. line width lebar garis: 0.10MM
Warna: Matte Green Min. Min. line spacing penspasian garis: 4mil
Cahaya Tinggi:

3oz Prototype PCB Board

,

0.10mm Prototype PCB Board

,

10mm Prototype PCB Board

ruang / lebar garis minimum adalah 4mil / 0,10mm 3oz ketebalan tembaga Papan PCB Prototipe untuk Elektronik 5G



Deskripsi produksi:

papan ini adalah 4layer pcb.itu digunakan untuk elektronik kendaraan 5G.Prototipe PCB, volume kecil, volume menengah dan besar diterima.tidak ada permintaan MOQ untuk papan baru, untuk repeat order, cukup penuhi 3sq.m.



Spesifikasi Utama/Fitur Khusus:

Jumlah lapisan:

8 lapisan

Bahan dasar:

FR4180

Ketebalan tembaga: 3 oz Cu di semua lapisan
Ketebalan:

1,60 mm

Ukuran:

260 x 150 mm

Cooper Dalam lubang:

min 20um

Penyelesaian permukaan: emas perendaman
Topeng solder:

Hijau

Legenda:

putih

Profil garis besar: Perutean, V-Groove, Beveling punch
Ukuran panel kerja: maks: 1200mmX600mm (47'' X24'')
Topeng solder : Masker Solder LPI, Masker yang bisa dikupas
Warna Masker Solder: Biru, hitam, kuning, hijau matte, putih
Putar dan Busur: tidak lebih dari 0,75%
Sertifikat: UL, CQC, TS16949, ISO14000, ROHS

    kamiDiagram Alir PCB.pdf

Aplikasi Produk:

1, Elektronik Konsumen: TV, DVD, Caramer Digital, pendingin udara, Kulkas, set-top box dll;

2, Monitor keamanan: Telepon seluler, PDA, GPS, monitor caramer dll;

3, Komunikasi Telekomunikasi: kartu LAN nirkabel, router XDSL, Server, Perangkat Optik, Hard Drive dll;

4, Kontrol industri: Perangkat medis, peralatan UPS, Perangkat kontrol dll;

5, Kendaraan Elektronik: Mobil dll;

6, Militer & Pertahanan : Senjata Militer dll;



Kemampuan Teknologi:

Barang Parameter teknik
Lapisan 1-28 Lapisan
Jejak/Ruang Min Lapisan Dalam 4/4 juta
Jejak Min Lapisan Luar, Spasi 4/4 juta
Tembaga Maks Lapisan Dalam 4 OZ
Lapisan Luar Max Tembaga 4 OZ
Lapisan Dalam Min Tembaga 1/3 ons
Lapisan Luar Min Tembaga 1/3 ons
Ukuran lubang minimal 0,15 mm
Ketebalan papan maks 6 mm
Ketebalan papan minimum 0.2mm
Ukuran papan maks 680*1200mm
Toleransi PTH +/-0,075mm
Toleransi NPTH +/-0,05mm
Toleransi Countersink +/-0,15mm
Toleransi Ketebalan Papan +/-10%
Minimal BGA 7 juta
Minimal SMT 7*10 juta
Jembatan topeng solder 4 juta
Warna topeng solder Putih, hitam, biru, hijau, kuning, merah, dll
Warna legenda Putih, hitam, kuning, abu-abu, dll
Permukaan akhir HAL,OSP, Immersion Ni/Au ,Imm silver/SN,ENIG
Bahan papan FR-4; TG tinggi; HighCTI;bebas halogen;Aluminium Bsed PCB, frekuensi tinggi (rogers, isola), PCB berbahan dasar tembaga
Kontrol impedansi +/-10%
Busur dan putar 0,5
  • min line space / width adalah 4mil / 0.10mm 3oz ketebalan tembaga Prototipe Papan PCB untuk 5G Electronics 0



FAQ:

1. Bagaimana ACCPCB memastikan kualitas?

   Standar kualitas tinggi kami dicapai dengan hal berikut.

1.1 Proses dikontrol secara ketat di bawah standar ISO 9001:2008.
1.2 Penggunaan perangkat lunak secara ekstensif dalam mengelola proses produksi
1.3 Peralatan dan peralatan pengujian mutakhir.Misalnya Flying Probe, e-Testing, X-ray Inspection, AOI (Automated Optical Inspector).
1.4.Tim jaminan kualitas khusus dengan proses analisis kasus kegagalan

2. Jenis papan apa yang dapat diproses oleh ACCPCB?

  FR4 umum, TG tinggi dan papan bebas halogen, Rogers, Arlon, Telfon, papan berbasis aluminium/tembaga, PI, dll.


3. Data apa yang dibutuhkan untuk produksi PCB?

   File PCB Gerber dengan format RS-274-X


5. Berapa banyak jenis permukaan akhir yang dapat dilakukan ACCPCB?

   pemimpin memiliki rangkaian lengkap permukaan akhir, seperti: ENIG, OSP, LF-HASL, pelapisan emas (lunak/keras), perak imersi, Timah, pelapisan perak, pelapisan timah imersi, tinta karbon dan lain-lain .. OSP, ENIG, OSP + ENIG biasa digunakan pada HDI, biasanya kami menyarankan Anda menggunakan OSP client atau OSP + ENIG jika ukuran BGA PAD kurang dari 0,3 mm.





  •
